一、為什么要測鹽霧測試
-
為了驗證產(chǎn)品上的金屬部件暴露于大氣或其它環(huán)境中會(huì )否發(fā)生腐蝕.可以將產(chǎn)品在使用環(huán)境下放置足夠長(cháng)的時(shí)間,例如產(chǎn)品的一個(gè)生命周期. 這樣做既耗時(shí)又費力,在實(shí)際中是很少采用的.
-
這樣就需要一種方便的方法去評估產(chǎn)品的抗腐蝕性.
-
鹽霧測試就是一種人造氣氛的加速抗腐蝕評估方法. 它是將一定濃度的鹽水霧化,然后噴在一個(gè)密閉的恒溫箱內,通過(guò)觀(guān)察被測樣品在箱內放置一段時(shí)間后的變化來(lái)反映被測樣品的抗腐蝕性.它是一種加速測試方法,就是用時(shí)短,不需要幾年,只需要幾天,甚至幾小時(shí).
-
雖然鹽霧試驗是一種有效的測試方法.但是由于影響腐蝕的因素很多,單一的抗鹽霧性能不能作為代表抗其他介質(zhì)的性能,所以鹽霧試驗結果不能作為被試材料在所有環(huán)境下抗腐蝕性能的直接指南.同時(shí)材料在試驗中的性能也不能作為在使用中耐蝕性的直接指南.
-
盡管如此,鹽霧試驗方法仍可作為檢驗被試材料的一種方法.
二、哪些產(chǎn)品需要做鹽霧測試
-
金屬及其合金
-
金屬覆蓋層
-
有機覆蓋層
-
陽(yáng)極氧化膜
三、覆蓋層
1) 覆蓋層類(lèi)型
2） 覆蓋層作用
-
美觀(guān)性 例如：鍍光亮鉻
-
保護基體金屬免遭腐蝕
四、鹽霧試驗的測試方法分類(lèi)
-
中性鹽霧試驗(NSS)
-
乙酸鹽霧試驗(AASS)
-
銅加速乙酸鹽霧試驗(CASS)
常用標準類(lèi)型：ISO 9227:2006 歐洲(包括英國)
ASTM B117-03 美國
DIN 50021:1988 德國
（一）中性鹽霧試驗試驗NSS(Neutral Salt Spray)
ISO 9227:2006 歐洲(包括英國)
ASTM B117-03 美國
DIN 50021:1988 德國
幾個(gè)測試標準的條件一樣,看以下內容
氯化鈉溶液濃度50g/L± 5g/L
PH值為6.5~7.2
試驗箱內溫度35 ±2°C
（美國35＋1.1／－1.7 °C)
鹽霧沉降速度為每80cm²每小時(shí)1.5±0.5mL
試樣種類(lèi),數量,形狀,尺寸根據產(chǎn)品標準確定, 如無(wú)標準由有關(guān)各方協(xié)商.
試驗前試樣須采用適當方法清洗干凈,但不應洗去試樣上有意涂覆的保護性有機膜。
對于切割下來(lái)的試樣,應用油漆,石蠟或膠帶對切割區進(jìn)行保護。
試樣放在鹽霧箱內使被試面朝上,讓鹽霧自由沉降在被試面上,被試面不能受到鹽霧直接噴射.
試樣被試表面要與垂直方向成20度.
試樣可以放置在箱內不同水平面上, 但相互之間不得接觸,也不得與箱體接觸,試樣上的液滴不得落 在其他試樣上.
試樣支架用玻璃,塑料等材料制造.懸掛試樣的材料不能用金屬,而應用纖維等絕緣材料.
試驗時(shí)間根據不同產(chǎn)品規范確定, 一般來(lái)說(shuō),為2/4/6/8/24小時(shí), 大于24小時(shí)為24小時(shí)的整數倍。

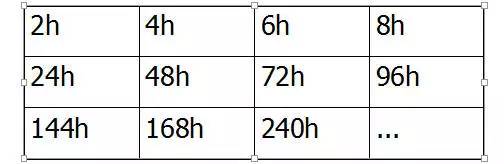

例如：
試驗結束后取出試樣,在室內自然干燥0.5~1小時(shí),然后用溫度不高于40攝氏度的清潔流動(dòng)水輕輕沖洗,以除去殘留的鹽霧溶液,再立即吹風(fēng)機吹干.

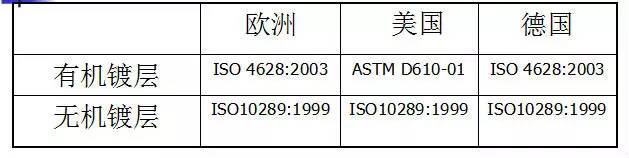

五、試樣評級
陽(yáng)極鍍層: 指覆蓋層對基體呈陽(yáng)極性的鍍層。即覆蓋層比基材金屬活潑,如果發(fā)生電化學(xué)反應,覆蓋層先腐蝕.例如,鋼上鍍鋅等。
陰極鍍層:指覆蓋層對基體呈陰極性的鍍層。即覆蓋層不及基材金屬活潑,如果發(fā)生電化學(xué)反應,基體金屬先腐蝕.例如,鋼上鍍錫等。
評定結果一般由一個(gè)數字和一個(gè)字母組成，如 6-S, 4-P．前面數字表示腐蝕面積，后面字母表示腐蝕形態(tài)．具體解釋如下：
腐蝕形態(tài)如下;
S Spot Rusting 幾個(gè)大片腐蝕
G General Rusting 尺寸有大有小的腐蝕
P Pinpoint Rusting 微小的點(diǎn)蝕
H Hybrid Rusting 幾種形態(tài)的混合腐蝕

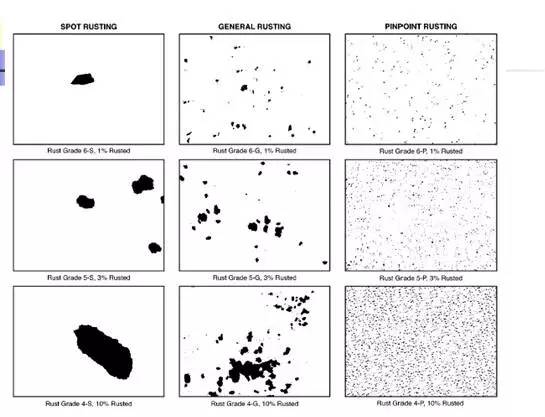

圖示如下：

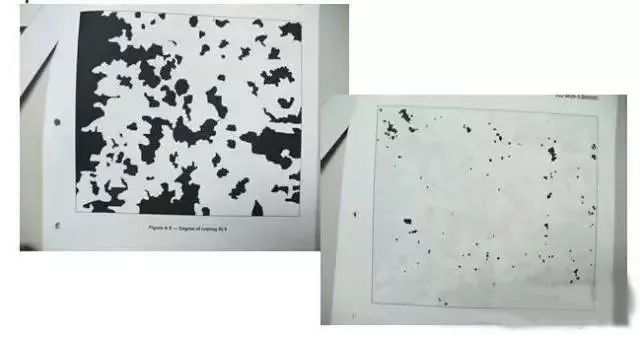

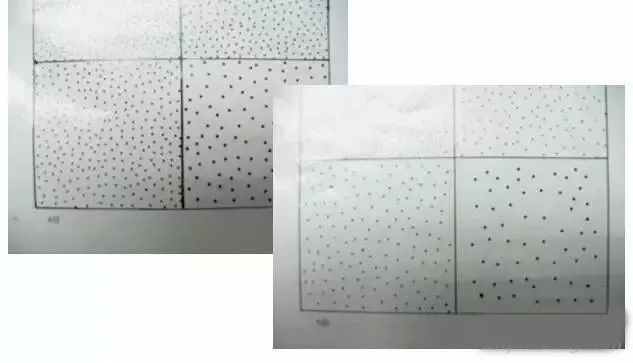

評定結果為 Ri 后加一個(gè)阿拉伯數字，如 Ri6, Ri4．數字表示腐蝕面積
數字與腐蝕面積對應關(guān)系如下:
評級數 腐蝕面積
Ri 0 ?。?/span>
Ri １ ?。埃埃?/span>
Ri ２ ?。埃?/span>
Ri ３ ?。?/span>
Ri ４ ?。?/span>
Ri ５ ?。矗埃担?/span>
評定結果一般由保護評級數(Rp)和外觀(guān)評級數(RA)組成，如果只需要保護評級．外觀(guān)評級可以省略。
保護評級數(Rp)表示鍍層保護基體金屬免受腐蝕的能力. 它通常由一個(gè) 0~10 的阿拉伯數字表示.該數字代表的是基體金屬發(fā)生腐蝕的面積。
外觀(guān)評級數(RA)表示覆蓋層破壞的程度．它通常由一個(gè) 0~10 的阿拉伯數字加一個(gè)小寫(xiě)字母和一個(gè)大寫(xiě)字母組成.例如 6 m A, 4 s C．在上述評級中, 阿拉伯數字代表對應的覆蓋層破壞面積. 小寫(xiě)字母代表覆蓋層破壞程度的主觀(guān)評價(jià)，大寫(xiě)字母代表覆蓋層破壞類(lèi)型。
（Rp, Ra 解釋
R=Rating
p = protection 保護
a = appearance 外觀(guān)）

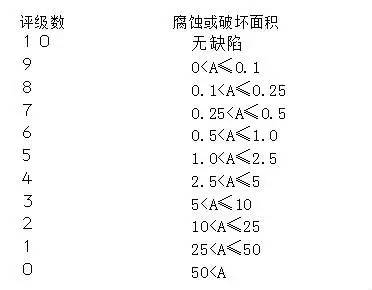

數字與腐蝕面積對應關(guān)系，如下圖：
vs = 非常輕度
s = 輕度
m = 中度
x = 重度
A 覆蓋層破壞所致的斑點(diǎn)和（或）顏色變化
B 很難看的見(jiàn)甚至看不見(jiàn)的覆蓋層腐蝕所致的發(fā)暗
C 陽(yáng)極性覆蓋層的腐蝕產(chǎn)物
D 陰極性覆蓋層的腐蝕產(chǎn)物
E 表面點(diǎn)蝕
F 碎落，起皮，剝落
G 鼓泡
H 開(kāi)裂
I 龜裂
J 雞爪狀或星狀缺陷
輕微生銹超過(guò)表面1%,小于表面2.5%
Rp = 5
很小的表面蝕點(diǎn)導致整個(gè)表面輕度發(fā)暗
Ra = 0 s B , vs E.

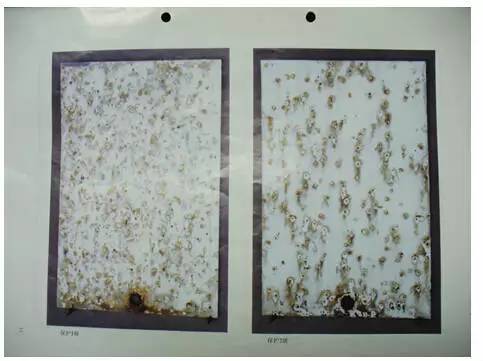

評級舉例2
試樣上 0.3% 的面積出現基體金屬腐蝕
Rp = 7
陽(yáng)極性覆蓋層的腐蝕產(chǎn)物覆蓋總面積0.15%, 而且上面電沉積層出現輕微鼓泡的面積超過(guò)總面積的0.75%
Ra = 8 vs C, 6 m G
